传统的客流计数方式大多数都是人工计数或者只能单向统计的客流计数器,这些不仅麻烦,而且还测不准。为了解诀客流计数只能单向统计计数的问题,讯鹏科技设计了一款客流量双向计数器。当有被检测人体经过时,将红外发射器发射的足够量的光线反射到接收器,于是计数器就产生了计数信号,可以测出不同场台下的客流,减少的人工测量的麻烦,更方便、有效及测试准确度极高。
客流量双向计数器是一款采用激光漫反射原理的双向计数器,可分别统计进出方向计数数据;计数数据可通过RS485通信总线或RF433无线灵活读取;产品采用激光发射管,光学滤光片,信号经过特殊调制解调,具有感应距离远、检测精度高、抗干扰能力强、安装布线方便等特点。
客流量双向计数器-产品介绍
客流量双向计数器-产品外观
客流量双向计数器-功能说明

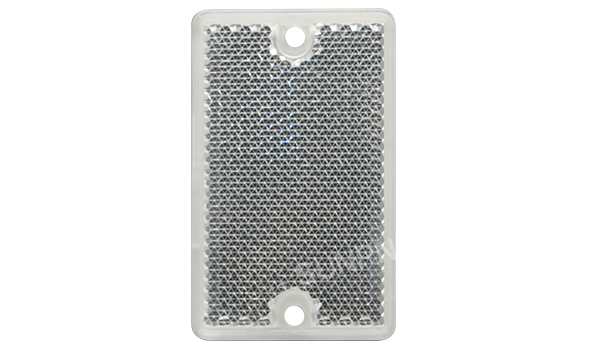

1、系统状态指示灯:计数器没有收到激光反射板的反射信号时常亮指示,正常收到信号则熄灭。
2、进状态指示灯:当成功计到进方向计数会闪亮指示;
3、出状态指示灯:当成功计到出方向计数会闪亮指示;
4、通讯协议详见《双向人流量计数器用户协议说明》。
特别说明:双向人流量计数器箭头方向为“进” 检测方向,安装时请特别注意。
客流量双向计数器-软件配置
客流量双向计数器-应用说明
客流量双向计数器-安装说明
客流量双向计数器-通讯协议
客流量双向计数器可以应用于商场门店客流计数、轨道交通车厢客流计数、高速铁路客流计数、景区门口人流量计数或者一般工作场所、休闲购物出口和入口的门禁处等地方,该红外人流量传感器在某些特定的工作环境,如需要统计该场所的动态人数等方面起着重要的作用。
客流量双向计数器-应用场景
工作电压 | DC12V | 工作电流 | @12VDC≤70mA |
有效距离 | 最长:20米 | 响应时间 | 1MS |
传感类型 | 激光反射型 | 计数方式 | 双向独立计数 |
最大计数值 | 42.9亿 | 障碍物检测 | 支持 |
通信模式 | 从机模式 | 工作温度 | -25-65*C |
相对湿度 | 10%~90%无冷凝 | 外观颜色 | 白色 |
外壳材质 | ABS塑料 | 外形尺寸 | 70x90x28mm |
通讯方式 | RS485总线或RF433无线 | ||
通讯协议 | SUNPN协议& MODBUS RTU协议 | ||
串口速率 | 默认9600bps,8,1,1,NONE | ||
安装方式 | 3M双面胶&螺丝安装 |
调制方式 | GFSK | 信道数 | 8信道 |
信道间隔 | 500KHz | 无线发射功率 | 20dBm |
接收灵敏度 | -116dBm | 天线方式 | 内置天线 |
工作频率 | 默认频率版本(431.5M-435M),另有(427.5-431M和435.5-439M版本) | ||
传输距离 | 相对空旷处不小于100米 | ||
串口速率 | 默认9600bps,8,1,1,NONE |
激光客流是根据红外光线感应判断进出人数,传感器可以判断进出方向,自动判断识别是进入与出去,不会重复计数。
安装在门的2侧,安装高度立地大概1.5米高。
激光感应器的优势是性价比高,拉4芯线到控制系统。劣势是当多人并排进入的时候,统计不准,一些客流比价大的门口不适合装,适合装在窄些的门口。
主要有RS485与RF433二款客流量,全部DC12V供电。
